Осевой шахтный вентилятор ШКВ
Осевой шахтный вентилятор ШКВ предназначен для принудительного проветривания помещения путем нагнетания или вытягивания воздуха через существующие шахты круглого и прямоугольного сечения.
Вентиляторы осевые ШКВ широко применяются в крышной и шахтной вентиляции практически во всей сельскохозяйственной и промышленной отрасли (склады, ангары, коровники, свинарники, курятники, птичники, склады зерна и продуктов, производства различного направления).
Конструктивные особенности вентиляторов шахтных ШКВ 710
Крыльчатка - стекловолокно, устойчиво к агрессивным веществам;
Двигатель - алюминиевый влаго-пылезащищенный, класс защиты IP54, легко регулируемый частотным преобразователем;
Кронштейны двигателя – стекловолокно.
Технические характеристики
| Модель |
Диаметр крыльчатки, мм |
Скорость вращения, об/мин |
Производительность, м³/ч |
Мощность, кВт |
Напряжение питания, В |
Размер канала/шахты, мм |
| ШКВ 450 |
480 |
1400 |
5000 |
0,25 |
380 |
500-760 |
| ШКВ 710 |
650 |
700 |
15000 |
0,37 |
380 |
670-1050 |

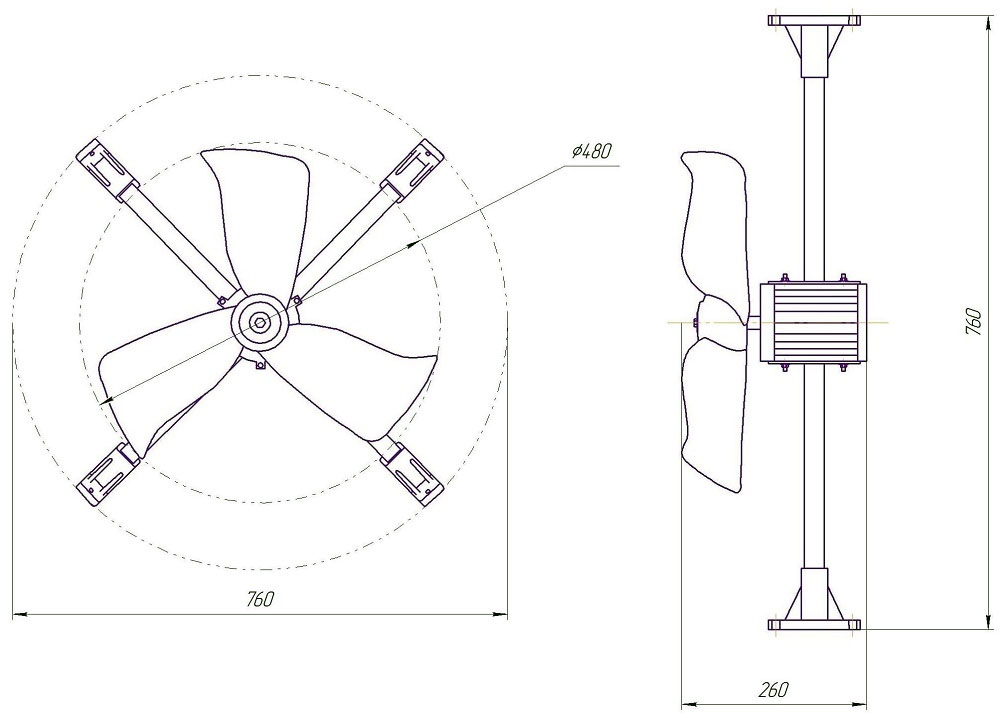

Габаритные размеры ШКВ 450
Габаритные размеры ШКВ 710
Монтаж вентилятора ШКВ
Простота конструкции осевых шахтных вентиляторов ШКВ 710 позволяет смонтировать в любую шахту или канал размерами от 670 мм до 1050 мм (при необходимости шахты нужных размеров можно заказать вместе с вентилятором).
Установка вентиляторов в шахту или канал осуществляется при помощи стандартных крепежных изделий (болты, дюбеля и т.д.), через готовые отверстия в кронштейне вентилятора.
Регулировка производительности вентиляторов осуществляется при помощи частотных преобразователей как отдельно стоящих так и как элемент системы автоматизации регулировки вентиляции по температуре, влажности и другим заданным параметрам.
Пример размещения вентиляторов ШКВ в канале круглого сечения
