Рентген аппарат PLX 100

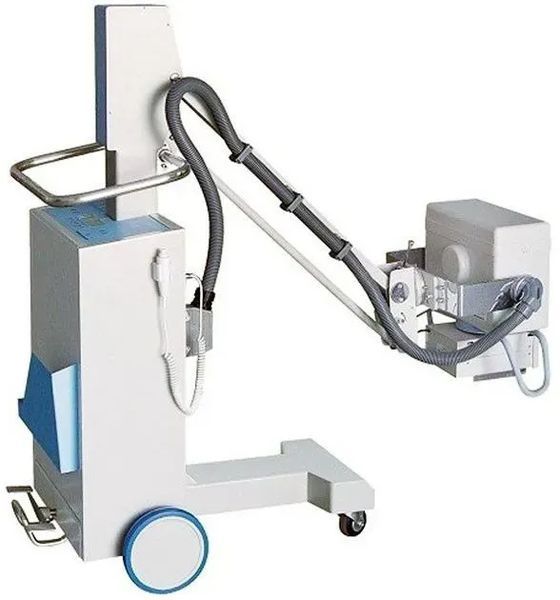

Универсальная мобильная рентгеновская установка PLX 100 с улучшенными функциональными и техническими характеристиками
Данная модель рентген аппарата легка в управлении, маневрена и позволяет выполнять рентгеновские исследования как в палатах так и операционных, реанимационных и приемных отделениях. Питающее устройство аппарата предусматривает работу от обычной однофазной сети 220 В / 50 Гц.
Микропроцессорное управление позволяет работать в режиме выбора 50 различных программ параметров пред-установок. Ручной коллиматор обеспечивает оптимальное поле облучения.
Технические характеристики:
Рентгеновская трубка XD6C-0.55,4/125 с фиксированным анодом
- Размер фокального пятна - 1.5.
- Угол наклона зеркала анода - 15º.
- Смещение между фокусом и осью < 1 мм.
- Материал анода - вольфрам.
- Номинальная мощность анода - 4 кВт.
- Номинальное напряжение рентгеновской трубки - 125 кВ.
- Теплоемкость анода - 35 кДж.
- Эквивалентное пропускание: слой алюминия толщиной 0.5 мм.
Моноблок
- Максимальная рассеиваемая мощность - 60 Вт.
- Максимальная теплоемкость для моноблока - 460 кДж.
- Первично загружаемые параметры - 100 кВ 25 мА.
- Максимальное количество электричества в час - 800 мAс.
- Афокальное излучение - 1.0 мГр/ч.
- Угол между фокальным пятном анода и окном моноблока – 150.
- Допустимое смещения фокусного центра относительно основной оси – 1 мм.
- Общая фильтрация в рентгеновском излучателе: ≥ 2.5 ммAl.
Основные технические параметры:
- Максимальная выходная мощность - 2,5 кВт.
- Напряжение на трубке - 59 кВ.
- Анодный ток трубки - 42 мА.
- Номинальная мощность - 59 кВ х 160мАс.
- Номинальная выходная мощность - 2,5 кВт (100 кВ, 25 мА, 0,1 с).
- Номинальное напряжение на трубке и максимальный ток трубки - 100 кВ, 25 мА.
- Номинальный ток на трубке и максимальное напряжение на трубке - 50 мА, 49 кВ.
Расчетные коэффициенты загрузки:
Параметры регулировки, кВ | Сила тока, мА | Количество электричества, мAс |
40-49 | 50 | 160 |
50-59 | 42 | 160 |
60-69 | 36 | 140 |
70-79 | 31 | 125 |
80-89 | 28 | 100 |
90-100 | 25 | 80 |
45 уставок в диапазоне от 1,0 – 160 мАс: 1.00 1.10 1.25 1.40 1.60 1.80 2.00 2.20 2.50 2.80 3.20 3.60 4.00 4.50 5.00 5.60 6.30 7.10 8.00 9.00 10.0 11.0 12.5 14.0 16.0 18.0. 20.0 22.0 25.0 28.0 32.0 36.0 40.0 45.0 50.0 56.0 63.0 71.0 80.0 90.0 100 110 125 140 160 мАс.
Регулировка напряжения: 40 кВ – 100 кВ с интервалом 1 кВ.
Фокусный центр: штатив рентгенаппарата обеспечивает перемещение фокуса трубки по высоте от 550 мм до 1650 мм. Вращение моноблока по горимедициазонтальной плоскости – не более 900, по вертикальной – не более 900.
Дистанция между фокусом и телом (регулируемая): 500 – 1700 мм.
Габаритные параметры: 120×62×130 см.
Вес: 150 кг.
