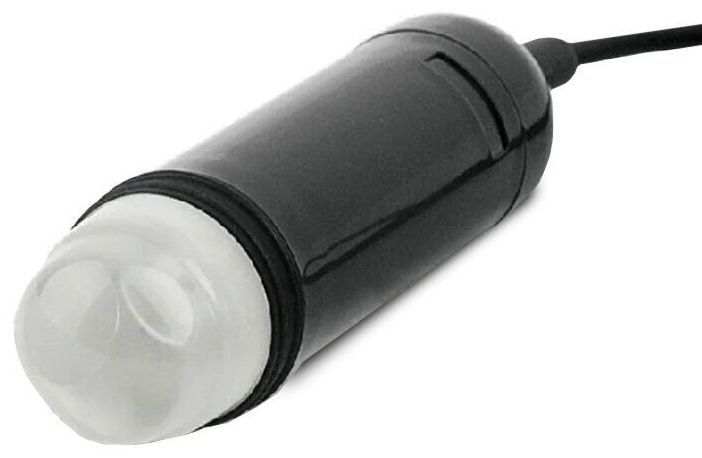

Ремонт механического секторного датчика к УЗИ аппаратам
Ультразвуковой аппарат невозможно представить без различных датчиков, ведь без ультразвукового датчика провести ультразвуковое исследование невозможно.
Самая распространенная проблема с ультразвуковым оборудованием - выход из строя датчиков.
Ультразвуковой датчик состоит из следующих частей:
- Акустическая линза.
- Акустический модуль.
- Сканирующая головка.
- Кабель и коннектор.
Самые частые проблемы с датчиками УЗИ:
- Стирание линзы.
- Пузыри на линзе.
- Повреждение согласующего слоя между линзой и пьезокристаллами.
- Распад пьезокристаллов.
- Повреждение кабеля.
- Повреждение коннектора.
Ремонт ультразвуковых датчиков
Поломки датчика связаны с выходом из строя одной или нескольких составляющих. Ниже более подробно описаны поломки, связанные с соответствующей частью.
Ремонт акустической линзы
Это замена части ультразвукового датчика, которая контактирует с исследуемым объектом; как правило серого, синего, оранжевого или черного цвета. Обычно сделана из специального пластика, по фактуре напоминающего резину. Чаще всего происходит отслоение линзы, реже образование воздушных пузырей, порезов, разрывов. Иногда возможно полное отслоение акустической линзы.
Ремонт линзы датчика узи аппарата Kaxin является одним из популярных ремонтов в нашем сервисном центре.
Ремонт акустического модуля
Заключается в замене пьезокристалла (элемента излучающего и принимающего сигнал) – одного из самых важных компонентов ультразвукового датчика, который защищен акустической линзой.
Ремонт сканирующей головки
Ремонт колпачка, корпуса – заключается в замене пластикового корпуса или управляющей печатной платы, соединяющей элементы друг с другом и управляющей измерениями. В том числе и 3D датчики.
Ремонт кабеля и коннектора
В основном связан с заменой кабеля или коннектора соединяющего сканирующую головку с основным прибором. Поломка чаще всего случается вследствие сильного натяжения кабеля.
